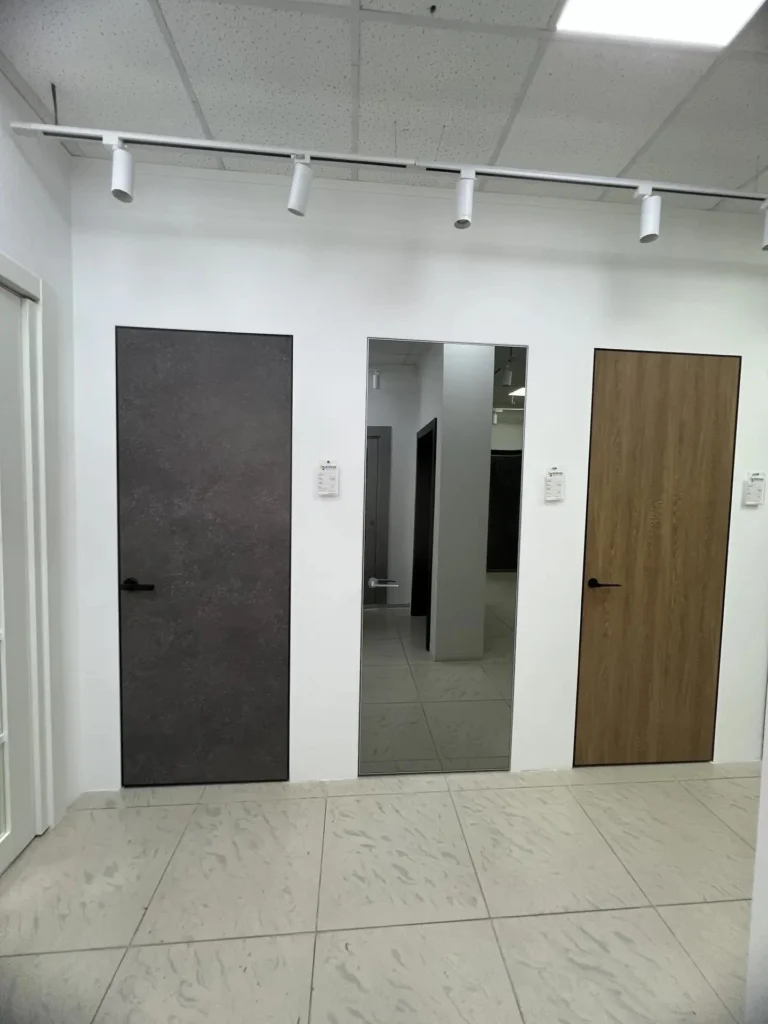

Установка скрытых дверей: пошаговая инструкция и частые ошибки

В отличие от традиционных распашных конструкций, где зазоры и монтажные швы закрываются накладными наличниками, двери под скрытый монтаж образуют единую компланарную плоскость со стеной. Отсутствие маскировочных элементов диктует жесткие требования к геометрии проема, точности позиционирования алюминиевой рамы и качеству используемых строительных смесей. Малейшее отклонение от вертикальной или горизонтальной оси, исчисляемое миллиметрами, неизбежно приводит к нарушению кинематики петель, самопроизвольному открыванию створки или образованию сквозных трещин на финишном покрытии стен.

Данный экспертный регламент, разработанный на основе технологических стандартов официального производителя IN-TEX, детально раскрывает все этапы монтажа. Анализ каждого шага демонстрирует критическую необходимость применения узкоспециализированного инструмента и привлечения квалифицированных монтажных бригад, поскольку исправление ошибок на этапе чистовой отделки эквивалентно стоимости проведения нового ремонта в помещении.

Архитектура и технические параметры дверей IN-TEX

Для успешного проведения монтажных работ необходимо глубокое понимание конструктивных особенностей скрытых систем. Фабрика IN-TEX производит двери, рассчитанные на высокие эксплуатационные нагрузки, что отражается на массе изделия и требованиях к крепежным узлам.

Конструктив дверного полотна

Полотно скрытого типа представляет собой композитную структуру, спроектированную для минимизации деформаций при изменении температурно-влажностного режима в помещении.

• Каркас и внутреннее заполнение: Основу составляет двойной деревянный брус, обеспечивающий повышенную пространственную жесткость. Внутренняя полость заполняется комбинированным материалом: реечными вставками в зонах максимальной нагрузки (крепление петель и замка) и сотовым крафт-картоном. Сотовое наполнение стабилизирует геометрию и облегчает вес створки, предотвращая провисание на петлях.
• Внешняя облицовка: В качестве обшивки применяется шлифованная древесноволокнистая плита средней плотности (МДФ) от концерна Kronospan. Ключевым отличием продукции IN-TEX является толщина МДФ — 6 мм, что вдвое превышает стандартные показатели конкурентов (3 мм). Утолщенная плита гарантирует отсутствие эффекта «волны» (просвечивания внутреннего каркаса) и выдерживает нанесение тяжелых декоративных покрытий, таких как фактурная штукатурка, керамогранит или массивные зеркала.
• Грунтовочный слой: В заводских условиях полотно покрывается тремя слоями полиуретанового праймера. Глубокий матовый грунт (серого или белого цвета) создает идеальную адгезию для водоэмульсионных красок, клея для обоев или декоративных паст.
• Торцевая кромка: Для защиты уязвимых углов от механических повреждений и влаги торцы окантовываются ABS-пластиком или матовым анодированным алюминием (в зависимости от комплектации). Алюминиевая кромка дополнительно усиливает жесткость створки, что особенно актуально для нестандартных полотен высотой от 2400 до 3000 мм2.

Коробка скрытой двери: инженерная специфика

Коробка скрытой двери — это несущий каркас, который жестко интегрируется в стеновой проем. IN-TEX применяет цельноалюминиевый экструдированный профиль замкнутого сечения.

Профиль IN-TEX изготовлен из анодированного алюминия, что обеспечивает 100% устойчивость к коррозии, воздействию влаги из строительных смесей и перепадам температур. Благодаря этому срок эксплуатации практически не ограничен, а сам профиль не коробится, в отличие от деревянных аналогов.

Системы открывания представлены двумя вариантами: INVISIBLE (прямое, наружное) и REVERSE (обратное, внутреннее). Профиль REVERSE требует формирования специальных посадочных штроб в проеме. Толщина короба INVISIBLE составляет 82 мм, REVERSE — 69 мм.

Монтажные пазы (передний — 7 мм, задний — 10–11 мм) предназначены для плотной стыковки с гипсокартонными листами (ГКЛ) толщиной 9–10 мм или для заполнения штукатурной смесью, что обеспечивает бесшовный переход от рамы к стене.

Уплотнительный контур из эластомера DEVENTER (Германия) устойчив к старению, УФ-излучению и температурам от -60°С до +250°С. Он обеспечивает звукоизоляцию, амортизацию при закрывании и блокирует сквозняки.

Высокотехнологичный профиль требует абсолютной точности при сборке. Фабрика поставляет короба в виде комплекта из 2,5 элементов с заранее выполненной зарезкой углов под 45 градусов и заводской фрезеровкой под петли и ответные планки замков.

Требования к геометрии проема и уровню пола

Подготовка строительного объекта — самый ответственный этап. Коробка скрытой двери устанавливается исключительно на стадии черновых работ, когда возведены перегородки, но не залита финальная стяжка и не завершена малярная подготовка.

Определение нулевой отметки чистового пола

Главная сложность скрытого монтажа заключается в необходимости точного позиционирования короба по высоте до того, как будет уложено финишное напольное покрытие (паркет, ламинат, керамогранит). Монтажник должен знать уровень «чистого пола» с точностью до 1 миллиметра.

• Если алюминиевый короб будет установлен слишком низко, после укладки ламината технологический зазор между полотном и полом исчезнет, створка начнет задевать покрытие, что сделает эксплуатацию невозможной.
• Если короб будет поднят слишком высоко, нижний зазор превысит нормативные 7-15 мм, что нарушит эстетические пропорции интерьера и сведет к нулю звукоизоляционные свойства дверного блока.

Специалисты IN-TEX настоятельно рекомендуют заказчикам приобретать напольное покрытие и подложку до начала установки дверей. Это позволяет монтажникам использовать реальные образцы материалов в качестве калибровочных подкладок под стоевые элементы короба. Важно учитывать, что ламинат или паркетная доска, укладываемые «плавающим» способом, не должны заводиться под саму стойку короба без технологических зазоров, иначе произойдет вспучивание покрытия. Покрытие заводится вплотную под установленную дверную коробку на этапе чистовой отделки.

Расчет габаритов технологического проема

В отличие от стандартных дверей, где зазоры можно компенсировать телескопическими доборами, коробка скрытой двери требует строго выверенного проема. Отклонения по параллельности боковых стенок, пола и притолоки (верхней части) не должны превышать 2-3 мм на метр погонный.

Математический расчет идеального проема производится по формуле:

• Ширина проема: Ширина дверного полотна + 100 мм (допустимый минимум для регулировки и запенивания составляет +80 мм)10.
• Высота проема: Высота дверного полотна + 60-80 мм от расчетного уровня готового пола. Эта цифра складывается из верхнего технологического зазора (3 мм), толщины алюминиевого профиля и нижнего зазора под полотном (около 7-15 мм)13.

Например, для стандартной двери под скрытый монтаж IN-TEX размером 800х2000 мм, идеальные габариты проема составят 900 мм в ширину и 2060-2080 мм в высоту от чистового пола7.

Усиление несущих конструкций

Вес полотна IN-TEX с нанесенным грунтом составляет порядка 30-40 кг. Если заказчик планирует облицовку створки зеркалами, керамогранитом или толстым слоем микроцемента, масса может увеличиться до 80 кг. Алюминиевый короб не обладает собственной несущей способностью, достаточной для удержания такой массы без жесткой связи со стеной. Соответственно, проем должен быть статичным.

1. Гипсокартонные перегородки (ГКЛ): Установка скрытых дверей в стандартный стоечный профиль 50х50 мм из тонкой стали категорически запрещена. Зона проема должна формироваться из усиленного UA-профиля (толщина стали от 2 до 3 мм). Внутрь профиля по всему периметру проема обязательно интегрируется сухой строганый деревянный брус сечением 50х40 мм. Перегородка обшивается гипсокартоном толщиной 12,5 мм минимум в два слоя с перекрытием швов.
2. Пенобетон и газоблок: Данные материалы отличаются пористой структурой и хрупкостью. Анкерные болты и дюбели со временем расшатываются от вибраций при захлопывании тяжелой створки. Для надежной фиксации проем из ячеистого бетона предварительно укрепляется листами влагостойкой фанеры, OSB-плитами или армируется специальными клеевыми составами со стекловолоконной сеткой.
3. Монолитный бетон и кирпич: Обладают достаточной несущей способностью и не требуют дополнительного армирования брусом. Однако их поверхность должна быть идеально выровнена штукатурными маяками до строгой геометрии, чтобы толщина монтажного пенного шва не превышала 15-20 мм.

В случае монтажа системы INVISIBLE REVERSE (открывание внутрь проема «от себя»), конструктив требует выборки штробы. С лицевой стороны стены по периметру проема вырезается углубление шириной 40-60 мм и глубиной 10 мм. В эту штробу утапливается широкое крыло короба Reverse, чтобы передний паз профиля вышел в одну плоскость с черновой стеной.

Профессиональный инструмент

Попытка установить скрытые двери с использованием бытового набора инструментов гарантированно приведет к порче дорогостоящего изделия. Сертифицированные бригады IN-TEX используют прецизионное оборудование, стоимость которого многократно превышает цену самой двери.

Для врезки дополнительных петель (например, при заказе дверей нестандартной высоты 2400-3000 мм, требующих 3 или 4 петель AGB Eclipse) применяется специализированный фрезерный инструмент, такой как испанский фрезер Virutex FR129VB. Этот аппарат стоимостью свыше 60 000 руб. обладает мощностью 1000 Вт, работает на скоростях от 14 000 до 27 000 об/мин и оснащен двухпозиционным ограничителем глубины. Он позволяет формировать идеальные посадочные места под скрытую фурнитуру без сколов МДФ-обшивки, не требуя переналадки инструмента для фрезерования полотна и алюминиевого короба.

Помимо фрезера, монтаж требует применения лазерных осепостроителей с углом развертки 360 градусов (для контроля всех трех плоскостей), торцовочных пил с дисками по алюминию, реноваторов для ювелирной подрезки профилей, а также промышленных пылесосов.

Установка скрытых дверей: пошаговая инструкция

Процесс установки короба состоит из строгой последовательности действий.

Шаг 1. Предварительная сборка алюминиевой рамы

Монтажная зона устилается мягким картоном или полиэтиленовой пленкой от упаковки, чтобы не повредить анодированное покрытие алюминия. Фабричные стоевые и верхняя перемычка IN-TEX (уже зарезанные под 45 градусов на производстве) аккуратно стыкуются между собой. Для жесткой фиксации геометрии углов используются специальные металлические стяжные уголки и саморезы, входящие в комплектацию.

На тыльную сторону собранного П-образного профиля прикручиваются перфорированные монтажные пластины (анкерные подвесы). Шаг расположения пластин должен обеспечивать жесткость — обычно на уровне каждой скрытой петли и промежуточно между ними.

Шаг 2. Позиционирование короба в проеме

Собранная конструкция помещается в подготовленный стеновой проем. Это самый критичный момент: внешний передний кант алюминиевого профиля должен быть выставлен строго заподлицо (в единую компланарную плоскость) с черновой стеной7. Если на стену будет наноситься слой финишной шпаклевки, профиль может выступать на 1-2 мм, ровно на толщину планируемого покрытия10. Если рядом устанавливаются несколько дверей-невидимок, их короба юстируются лазерным уровнем так, чтобы верхние горизонтальные перемычки находились на одной идеальной линии, независимо от перепадов пола.

Временная фиксация короба осуществляется профессиональными клиньями (из твердых пород дерева или пластика). Сначала расклинивается и выравнивается по лазеру верхняя горизонтальная часть, затем стоевая часть со стороны петель, после чего — стойка со стороны магнитного замка.

Шаг 3. Юстировка зазоров путем чернового навешивания полотна

Специфика скрытого монтажа требует калибровки зазоров на «живом» изделии. На жестко зафиксированную петлевую стойку навешивается дверное полотно (для удобства на него временно монтируется ручка).

Мастер визуально и с помощью щупов оценивает технологические зазоры между торцами полотна и алюминиевой коробкой. Согласно рекомендациям IN-TEX и ГОСТу, они должны составлять:

• Верхний зазор: 2-3 мм.
• Зазор со стороны петель: 2-3 мм.
• Зазор со стороны замка: 3-4 мм (увеличенный зазор необходим, поскольку при радиальном открывании торец створки описывает дугу и требует большего пространства).

Для жесткой фиксации идеальной геометрии между полотном и коробом вставляются калибровочные пластиковые проставки нужной толщины. Вся конструкция (рама и полотно) жестко стягивается по периметру малярным скотчем, чтобы исключить малейшие подвижки на этапе заполнения швов монтажной пеной. В приоткрытом состоянии идеально выставленное полотно должно оставаться неподвижным — не распахиваться и не захлопываться под действием гравитации.

Шаг 4. Запенивание и капитальная фиксация

После точной настройки зазоров полотно может быть аккуратно снято с петель (или оставлено, если монтажники предпочитают пенить с установленной створкой). Если полотно снимается, внутрь короба строго обязательно устанавливаются жесткие распорки (струбцины или деревянные бруски).

Пустоты между алюминиевым профилем и стеной заполняются профессиональной полиуретановой монтажной пеной с низким коэффициентом вторичного расширения10. Пена наносится снизу вверх, точечными интервалами. Дешевая бытовая пена при экзотермической реакции полимеризации способна выгнуть внутрь даже усиленный алюминиевый короб IN-TEX, что приведет к заклиниванию двери.

Сразу после первичной фиксации пеной, монтажные пластины жестко прикручиваются к стенам (в случае ГКЛ — анкерными шурупами сквозь профиль прямо в закладной брус)10. Конструкция оставляется в покое минимум на 12-24 часа до полной кристаллизации пены. После этого клинья удаляются или срезаются, а излишки полиуретана аккуратно обрезаются строительным ножом.

Интеграция в интерьер: формирование откосов и малярные работы

После того как коробка скрытой двери надежно зафиксирована, наступает зона ответственности штукатуров и маляров. Их задача — сделать переход между холодным металлом алюминиевой рамы и материалом стены абсолютно невидимым и монолитным.

Технология армирования стыка стеклохолстом

Место контакта алюминиевого профиля и строительной смеси (штукатурки или ГКЛ) — это зона максимального риска. Алюминий и минеральные смеси имеют принципиально разные коэффициенты термического расширения. Кроме того, динамические удары при закрывании двери создают вибрацию. Без должного армирования на границе стыка неизбежно появятся волосяные и сквозные трещины, разрушающие чистовую отделку.

Правильный «пирог» стеновой отделки вокруг скрытого короба выглядит так:

1. Черновое выравнивание: Срезанная монтажная пена и глубокие участки заполняются пластичной гипсовой штукатуркой (например, Knauf Rotband) с внедрением металлической или фасадной стеклотканевой армирующей сетки13.
2. Зашивка гипсокартоном: Если стена формируется из ГКЛ, листы заводятся непосредственно в задний или боковой паз короба IN-TEX (паз 10-11 мм рассчитан на ГКЛ 9-10 мм). Края картона фрезеруются, а стык заполняется специальной эластичной шпаклевкой для швов.
3. Применение стеклохолста: Вся поверхность стены с заходом на алюминиевый профиль грунтуется. На специальный дисперсионный клей наклеивается малярный стеклохолст (плотностью 40-50 г/м²). Полотна клеятся встык, разглаживаются пластиковым шпателем от центра к краям, выдавливая излишки клея и пузырьки воздуха. Именно паутинка стеклохолста берет на себя все напряжения на разрыв и блокирует появление микротрещин на стыке металла и штукатурки.
4. Финишная отделка: Поверх стеклохолста наносятся два тонких слоя финишной полимерной шпаклевки. После высыхания поверхность шлифуется мелкоабразивной наждачной бумагой (зернистость P320) под боковым светом прожектора до состояния идеальной гладкости, грунтуется и окрашивается.

Малярные работы по дверному полотну

Дверные створки IN-TEX поставляются обработанными полиуретановым грунтом. Запрещается наносить краску на анодированный алюминий (если короб не под покраску), так как краска не имеет адгезии к металлу без специального праймера.

Процесс покраски створки:

1. Полотно снимается с петель. Замки, ручки и другая фурнитура демонтируются.
2. Створка укладывается строго горизонтально на строительные козлы. Для подвешивания можно использовать технологические отверстия сверху и снизу полотна для установки болтов-осей.
3. Торцевые кромки (если они не алюминиевые, а грунтованные ABS) прокрашиваются узкой кистью или малым валиком.
4. Лицевые поверхности покрываются водоэмульсионной или акриловой краской с помощью краскопульта или велюровых валиков (минимум в 2-3 слоя). Сушка в горизонтальном положении предотвращает образование потеков и шагрени на поверхности.

Окончательная сборка, уплотнители и 3D-регулировка

Лишь после полного завершения грязных процессов, высыхания лакокрасочных покрытий и укладки финишного пола производится окончательная сборка системы.

В паз алюминиевой коробки IN-TEX с усилием, но без растяжения, монтируется немецкий уплотнитель DEVENTER. Этот эластомер критически важен: он обеспечивает мягкий прижим створки, герметизирует проем, гасит ударную нагрузку и существенно повышает индекс звукоизоляции.

Полотно навешивается на скрытые петли AGB Eclipse. В отличие от примитивных карточных петель, продукция AGB обладает сложной механикой, позволяющей проводить точную 3D-юстировку тяжелой створки (до 40-80 кг) непосредственно в проеме, вращая регулировочные винты шестигранным ключом:

• Ось Z (по вертикали): Регулировка в пределах ± 2 мм. Позволяет точно выставить нижний зазор от финишного пола, предотвращая затирание ковролина или ламината2.
• Ось X (по горизонтали): Регулировка в пределах ± 1,5 мм. Центрирует полотно в проеме, обеспечивая равномерные боковые зазоры в 3 мм. Важно следить, чтобы все петли располагались на одной оси, исключая перекос и износ подшипников скольжения2.
• Ось Y (по глубине прижима): Регулировка ± 1 мм. Гарантирует идеальную компланарность полотна со стеной. Дверь не должна выступать за плоскость отделки.

Критерий правильной навески: при закрывании дверь должна легко и бесшумно захватываться магнитным замком Punto или AGB Mediana Polaris. Створка должна контактировать исключительно с резиновым уплотнителем, не задевая алюминиевые элементы короба. Проверка осуществляется классическим методом: лист бумаги, вставленный между полотном и коробом (в том числе со стороны петель), должен свободно протягиваться при закрытой двери.

Монтаж дополнительных элементов декора

Помимо самого дверного блока, интерьеры в стиле минимализма подразумевают использование скрытых плинтусов и невидимых ограничителей открывания, что добавляет сложности работе монтажников.

Интеграция скрытого (теневого) плинтуса

Традиционный накладной плинтус, упирающийся в скрытую дверь, разрушает эстетику гладкой стены и физически блокирует открывание створки наружу (приходится спиливать угол плинтуса под 45 градусов, что выглядит неряшливо). Решением является скрытый плинтус — алюминиевый профиль, утапливаемый в штробу в стене, создающий эффект парящей стены («теневой зазор»).

• Стыковка с коробом: Для идеального примыкания скрытого плинтуса к коробке IN-TEX требуется доработка алюминиевого профиля двери по месту. С помощью реноватора в нижней части стоевой короба вырезается посадочное место, точно повторяющее сечение профиля плинтуса.
• Уровень пола: Профиль плинтуса и короб двери должны монтироваться на единой высоте, учитывающей уровень будущего напольного покрытия. Алюминиевая база плинтуса крепится к стене жидкими гвоздями, саморезами или дюбелями.
• Подрезка вставки: Если створка открывается в сторону плинтуса, на декоративной МДФ-вставке самого плинтуса необходимо сделать два косых среза (фаски) со стороны петель. Угол среза рассчитывается делением планируемого угла открывания двери пополам (например, 45 градусов для открытия двери на 90 градусов).

Врезка скрытого магнитного стопора

Магнитный ограничитель (стопор) типа Fantom — это современная альтернатива массивным напольным отбойникам. Механизм состоит из магнитного цилиндра, врезаемого в торец полотна, и ответной стальной пластины на полу.

Монтаж требует хирургической точности сверления:

1. Сверление полотна: С нижнего торца двери, со стороны замка, перьевым сверлом по дереву диаметром 14 мм (или 13 мм в зависимости от модификации) высверливается отверстие глубиной 47-48 мм37. В него помещается пластиковая гильза со свободно ходящим магнитным штифтом. Для надежности гильза фиксируется монтажным клеем.
2. Позиционирование на полу: Дверь открывается на требуемый угол. С помощью отвеса точка центра магнитного штифта переносится на пол37.
3. Монтаж ответной планки: В полу высверливается отверстие диаметром 14 мм на глубину 50 мм (для керамогранита применяется алмазная коронка). Отверстие очищается от пыли пылесосом. В него устанавливается пластиковый дюбель, и ответная пластина притягивается саморезом.
4. Нюансы с «теплым полом»: Если под керамогранитом или стяжкой проложены трубы отопления или нагревательные кабели, сверление пола строго запрещено. В таком сценарии ответная стальная пластина фиксируется на поверхности пола с помощью цианакрилатного клея или сверхпрочного промышленного двустороннего скотча 3M.

Корректная работа магнитного стопора возможна только в том случае, если зазор между нижним торцом двери и чистым полом строго выдержан в диапазоне от 10 до 15 мм. Если зазор больше, магнитное поле не сможет притянуть штифт, если меньше — штифт будет скрести по полу.

Частые ошибки при монтаже

Детальный анализ технологической карты монтажа наглядно объясняет, почему установка скрытых дверей считается высшим пилотажем отделочных работ. Ошибки, допускаемые неквалифицированными строителями (универсалами), обходятся заказчикам чрезвычайно дорого, так как для их устранения требуется разрушение чистовой отделки стен.

Ниже приведен перечень наиболее фатальных ошибок, регулярно встречающихся в практике сервисных инженеров IN-TEX:
